Qualche giorno fa…controllando la posta…oltre ai vari commenti di SPAM…trovo l’email di un certo Andrea che mi dice…
…”ho un Macintosh Plus che cerca un appassionato come te per farlo sopravvivere”….
Rileggo per vedere se avevo capito bene…e nel giro di un paio di email abbiamo organizzato la spedizione del pacco verso casa mia.
Mi aveva anticipato che si accendeva ma che il floppy era bloccato dentro e non si avviava nessun sistema operativo…

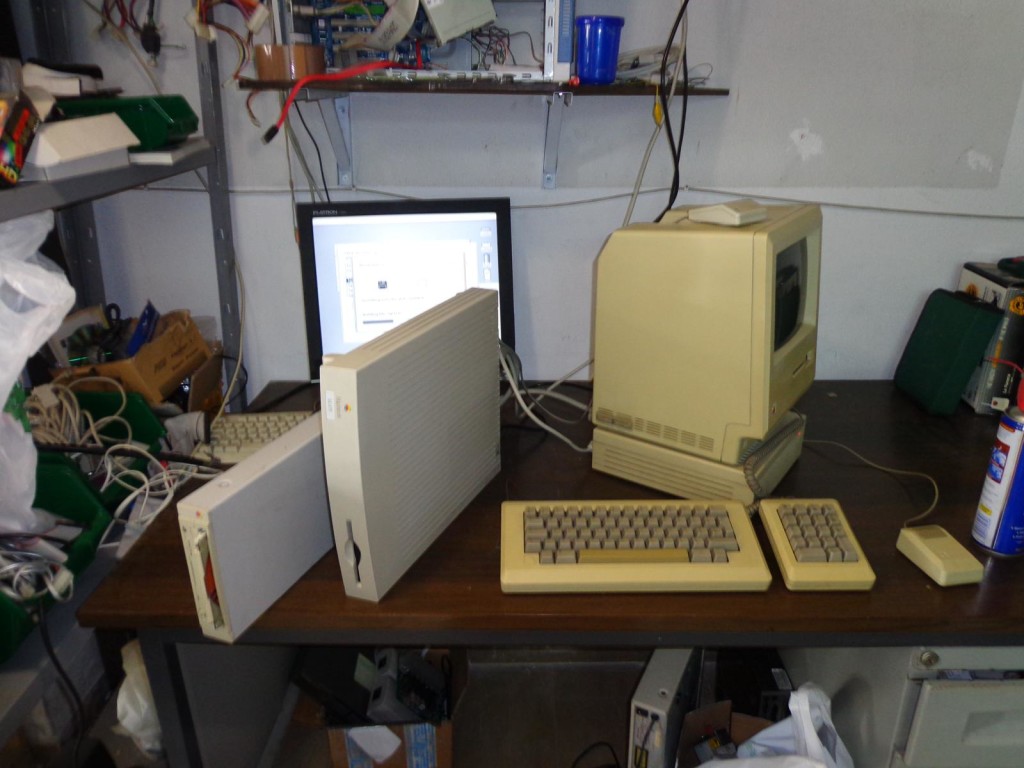

Attendo con ansia il corriere…e appena arrivato spacchetto tutto e mi si presenta lo spettacolo che vedete nella foto ad inizio articolo.
Un sistema completo…basato su Macintosh Plus, hard disk 20SC da “ben” 20 Mb (avete letto bene Megabyte), Mouse seriale, Tastiera e tastierino pre-ADB. Lacrime allo stato puro 🙂
Noto il floppy inserito dentro il mac e sono combattuto se accendere prima…o smontare per capire che ha!
Inserisco la graffetta nel foro presente nel floppy disk per forzare l’espulsione del dischetto…ma non viene fuori….mi sa che ci sono danni seri!
Partirà dall’hard disk…penso io…ma una volta acceso il tutto e resta sulla richiesta del sistema operativo…con un bruttissimo suono proveniente dal floppy disk.
Floppy disk bloccato
Nonostante vi fosse l’HD connesso….ci si fermava li…nessun “Benvenuto in Macintosh”.

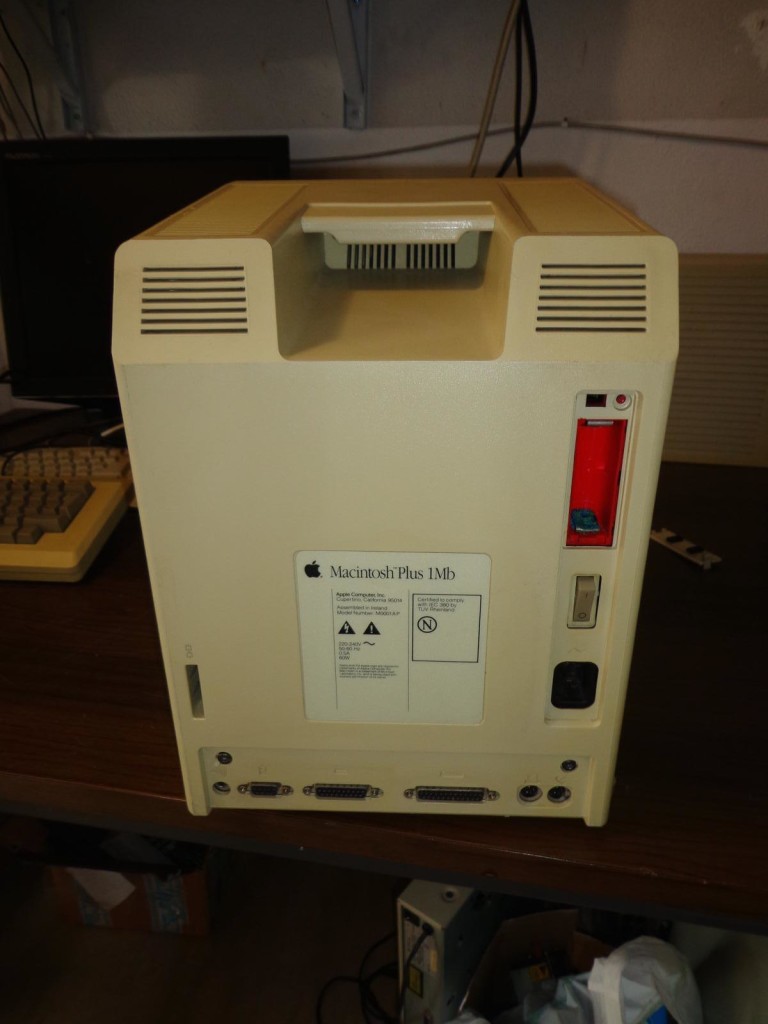

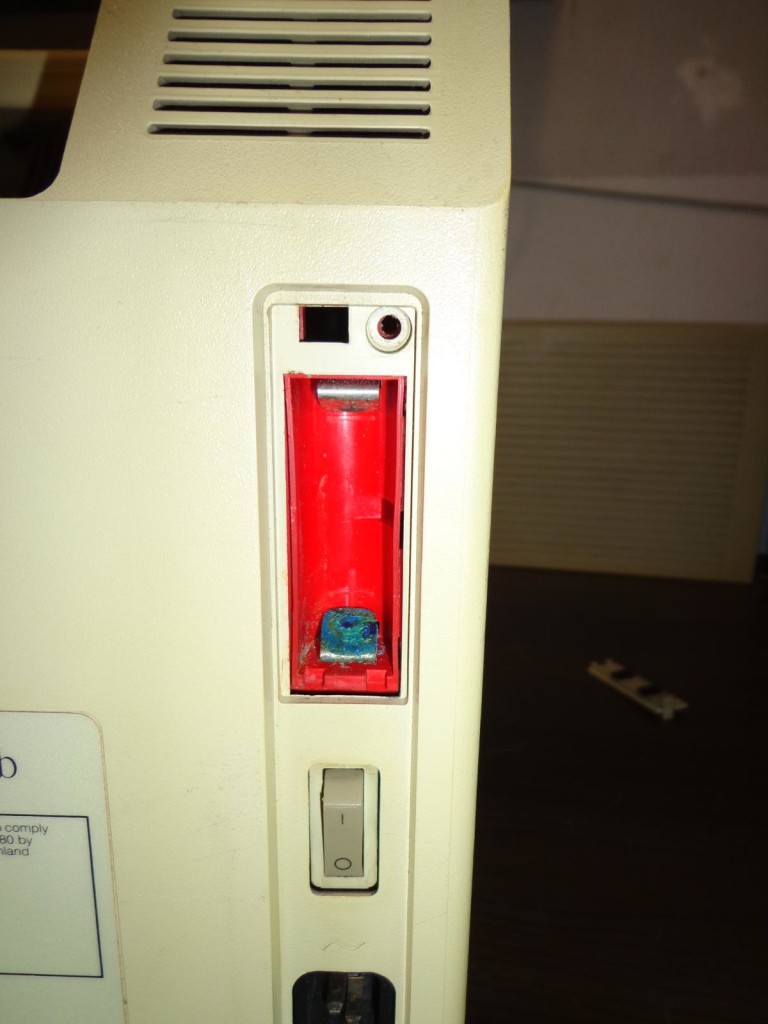

Scollego tutto e decido di aprire. Una breve occhiata dall’esterno mi fa capire che il piccolo ha subito un po di sevizie…e sicuramente e’ stato un bel po inutilizzato per via della corrosione presente nella batteria tampone.
Mentre svito le torx presenti….noto che su 5 ne mancano 3…e che una di quelle superiori e’ stata forzata nella sede inferiore! Povero picccoloooo 🙂
L’interno non e’ messo male…poca polvere e i segni dell’acido della batteria arrivati fino alla scheda analogica.
Macintosh Plus – Interno
Smonto scheda madre e floppy per una bella pulizia e per capire che danni ci sono.

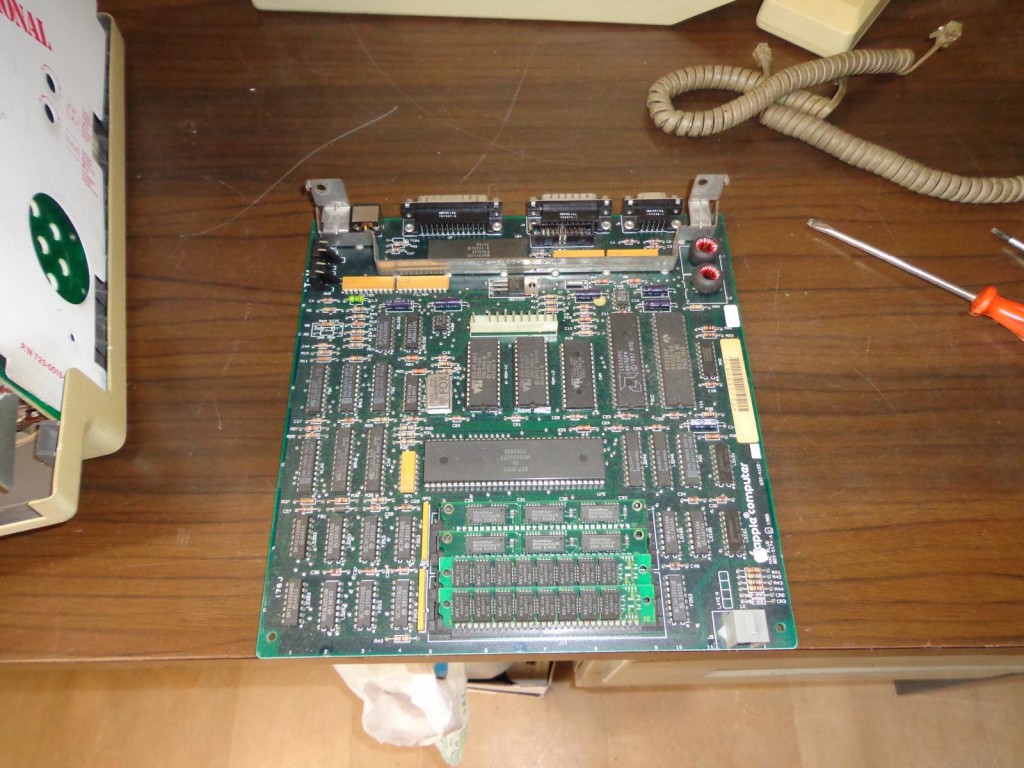

Un colpo di aria compressa e tolgo quel po di polvere presente sulla mainboard e il processore 68000 torna a prendere aria fresca 🙂
Scheda Madre Pulita – Motorola 68000

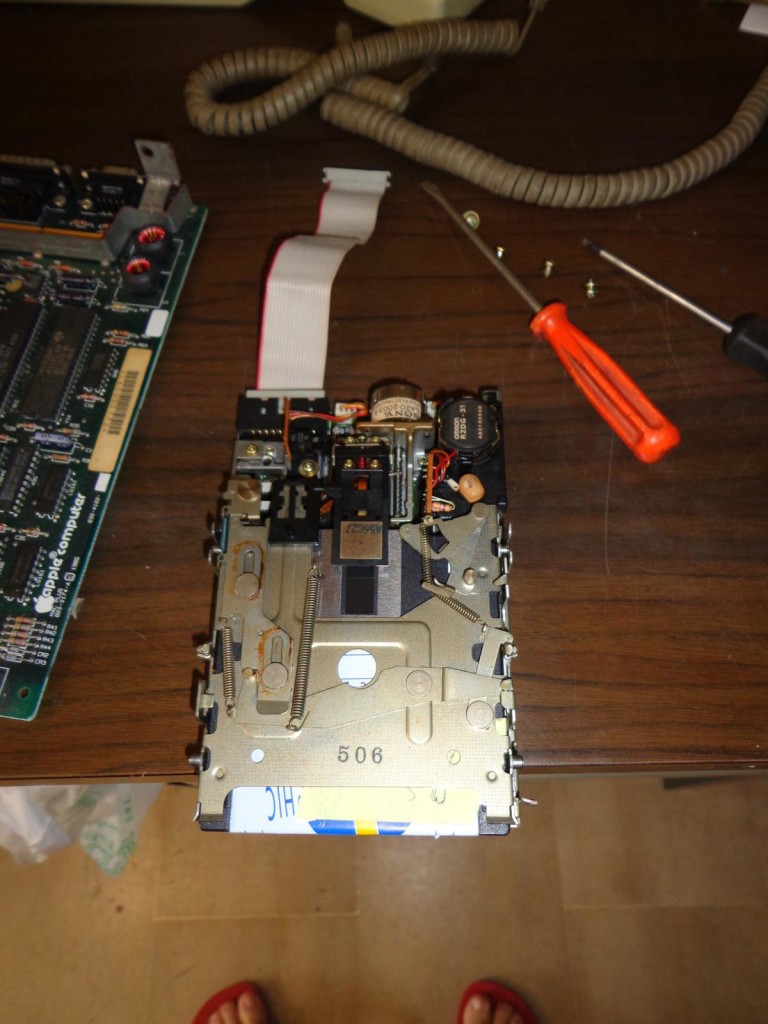

Passiamo al lettore floppy….e iniziano le dolenti note!!!
Estraggo il dischetto e come prima cosa noto che il grasso presente per lubrificare le parti in movimento si era ormai seccato non facendo scorrere per bene il tutto. Pulisco e lubrifico con il “semprepresente” WD40 e continuando le ispezioni trovo il problema!
Floppy disk – testina rotta
La testina di lettura superiore…e’ rotta! Come nella migliore puntata di CSI…immagino che una volta inserito il floppy…non riuscendo più a tirarlo fuori per colpa del grasso seccato….qualcuno abbia cercato aiuto nelle “forza bruta” e abbia tentato di estrarre manualmente (e forse con qualche arnese visti i segni che ci sono sul case) il dischetto ancora a contatto con la testina! Ed ecco il risultato…
Testina superiore piegata
So già che ci sarà poco da fare…ma tento una disperata riparazione.

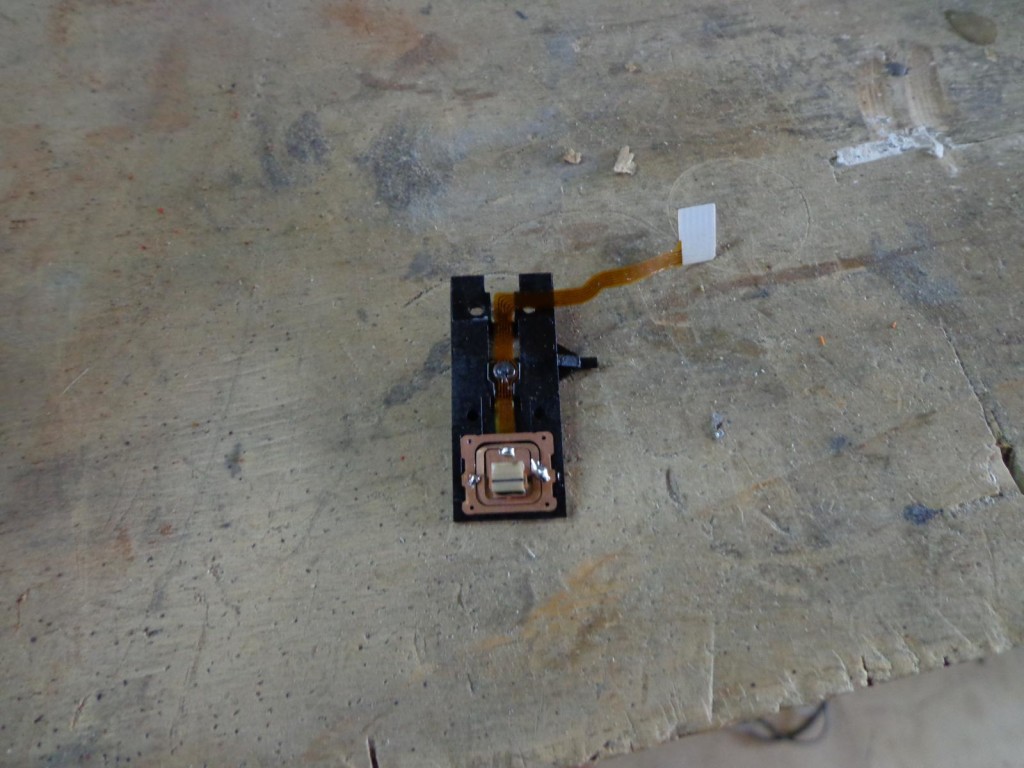

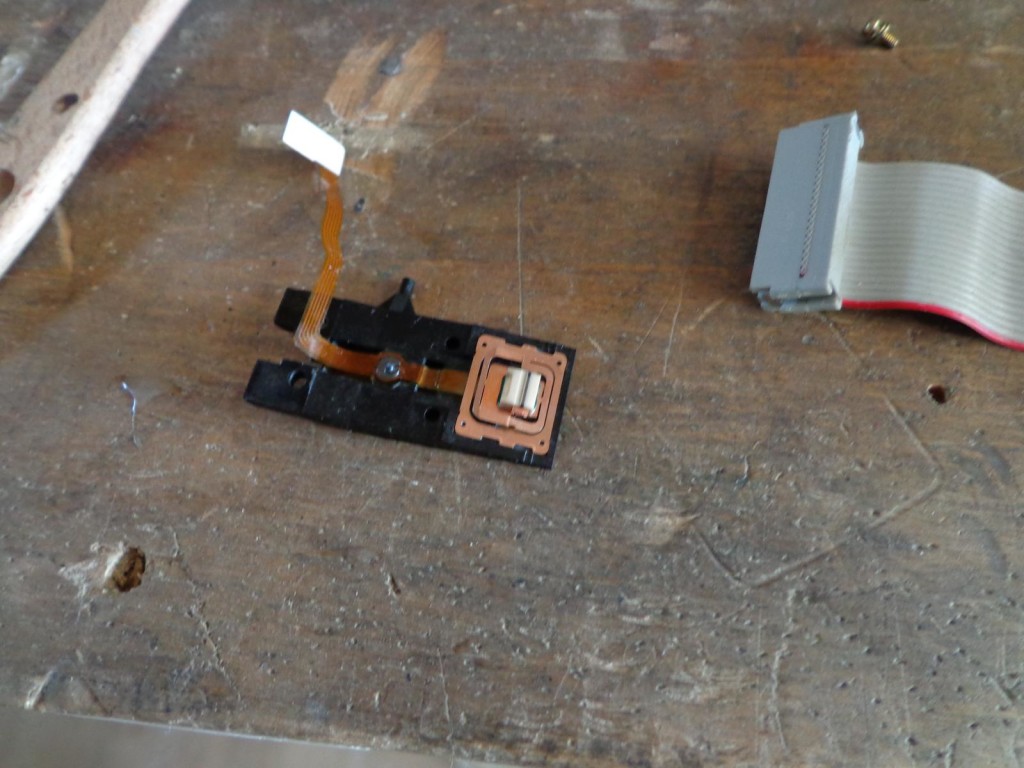

Smonto il tutto e tento prima di ridare una forma piegando le alette di rame…e poi con un paio di gocce di stagno ricreo i punti si contatto ormai rotti.
Rimonto il tutto…e incrocio le dita…
Purtroppo qui si gioca nell’odine dei millimetri ..e la riparazione casalinga non porta sicuramente ad un corretto allineamento delle due testine. A peggiorare la situazione si aggiunge la rottura di uno degli ingranaggi del sistema di auto espulsione del floppy…..era destino che non dovesse funzionare. Ne servirà uno nuovo 🙁
Ripulisco la sezione batteria tampone dalla corrosione e richiudo il tutto…sperando di trovare un floppy in qualche asta online.
Scomparto batteria tampone ripulito
Ma andiamo avanti….abbiamo un bell’Hard disk….che non caricava nessun sistema operativo!
Smonto e ripulisco!
Anche qui noto segni profondi di cacciavite nella plastica….che però e’ ancora intatta.

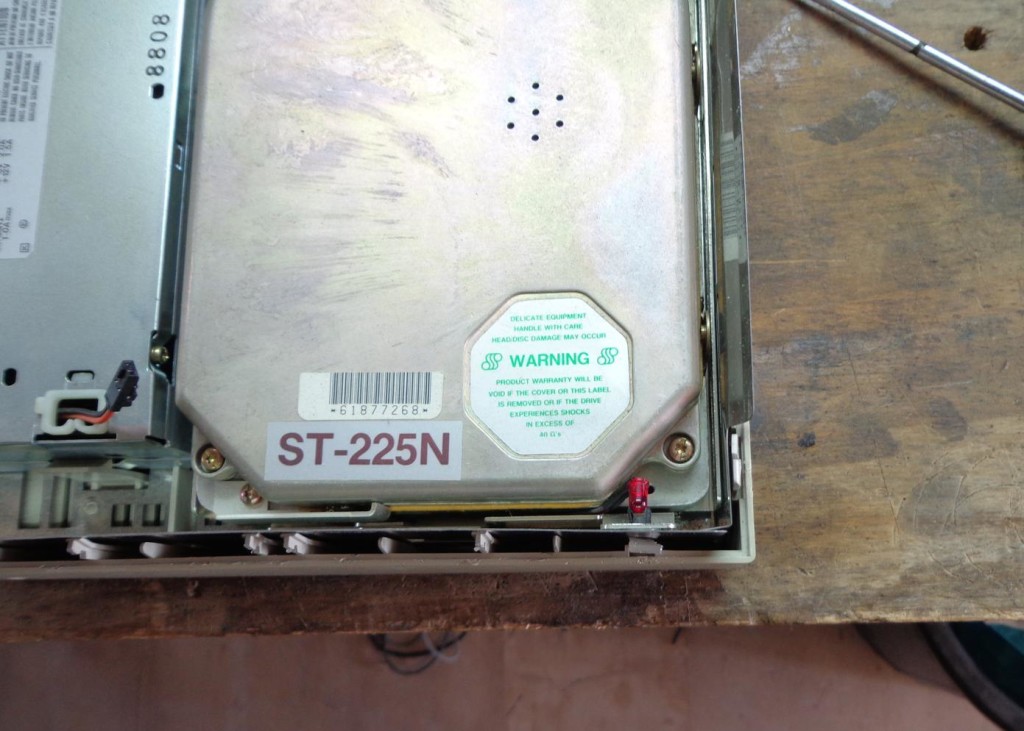

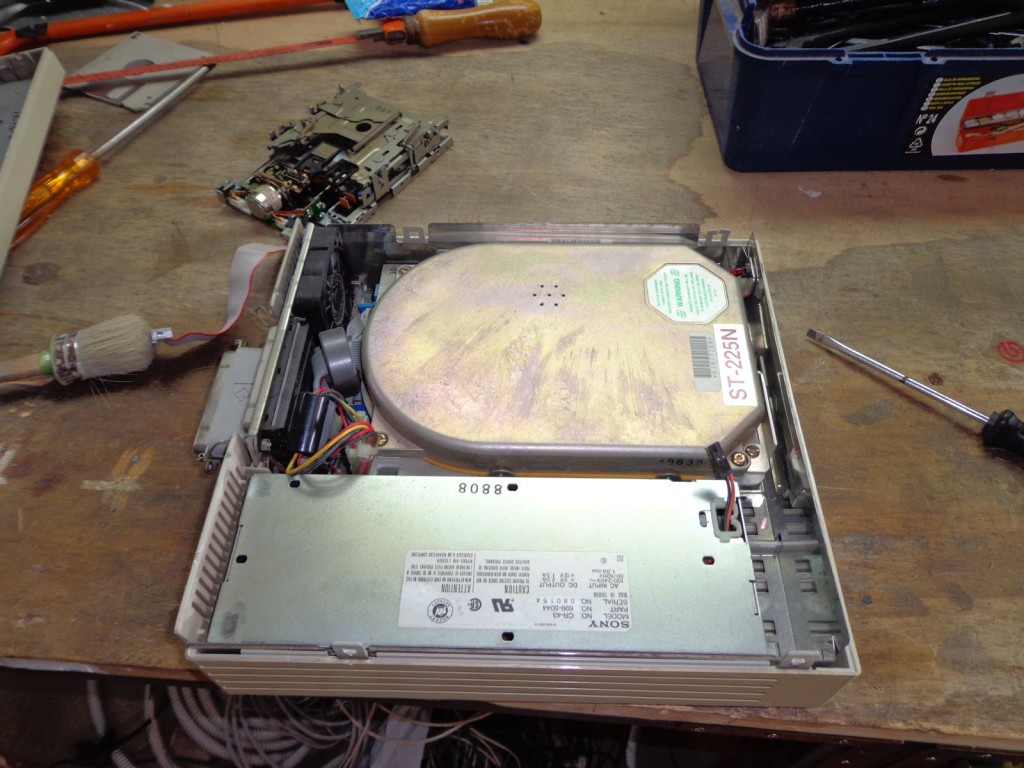

Apro e resto stupito…mai visto un hard disk cosi grande!
Pulisco…sistemo e rimonto.
Chiamo in aiuto il mio caro AppleCavia….un Lc475 funzionante…che uso per assistenza. Per capire se il disco e’ funzionante….li collego alla porta SCSI e accendo.
Lc475 + Hd 20SC

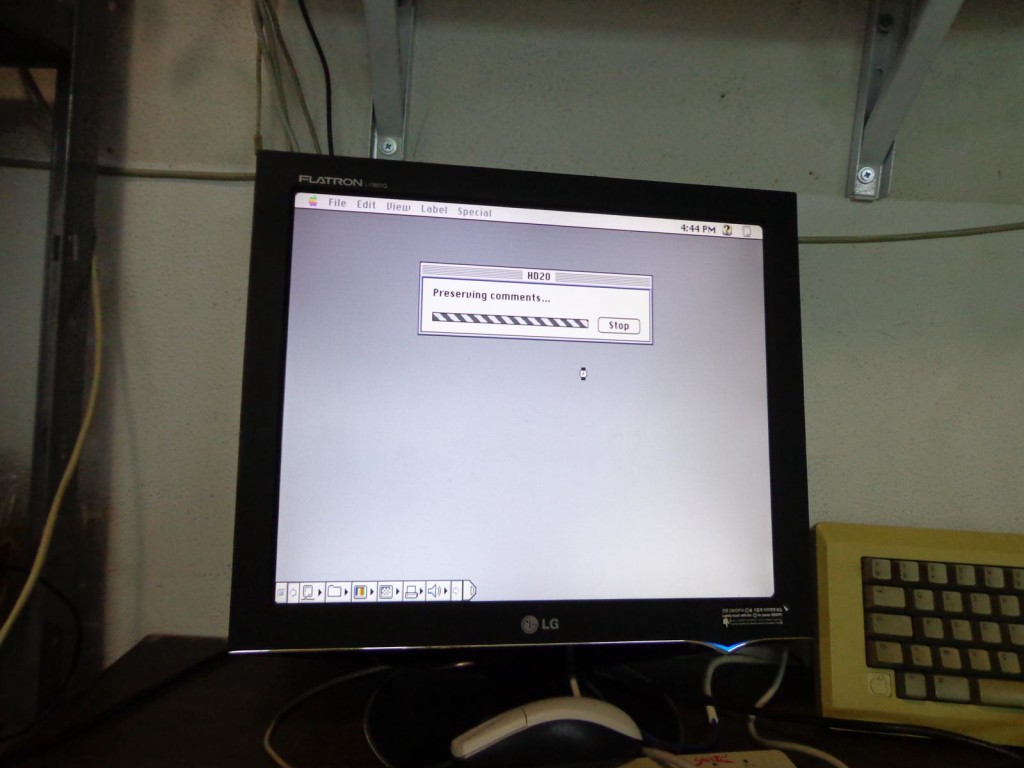

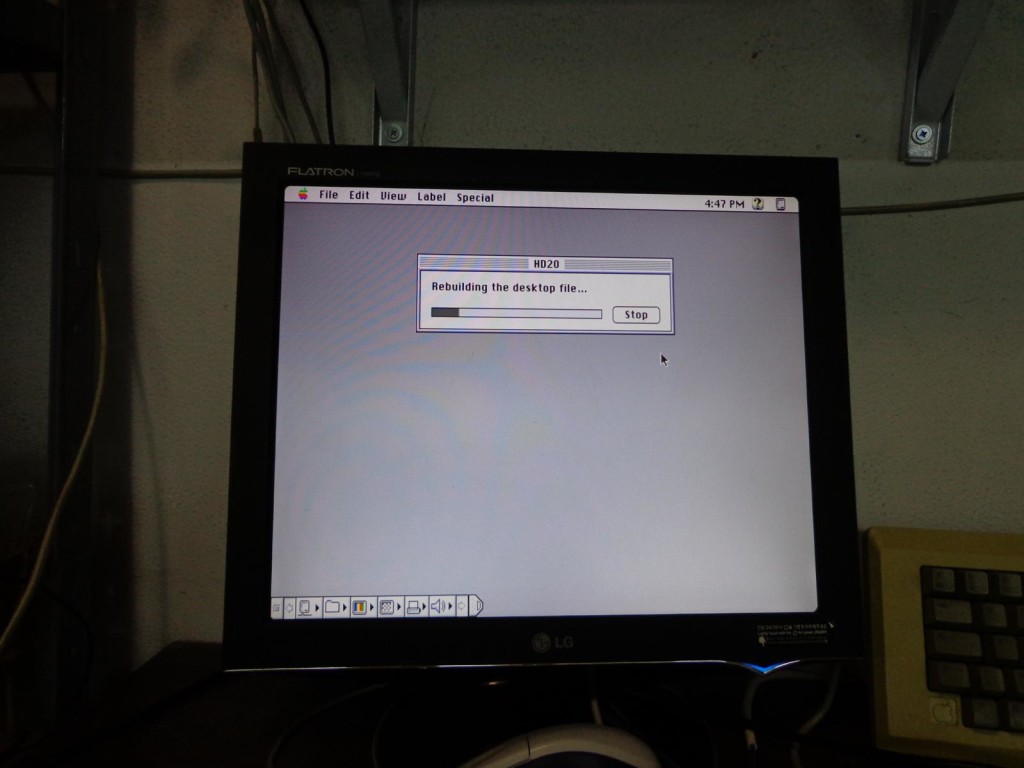

L’avvio e’ più lento del normale e iniziano a comparire i vari messaggi riguardanti la correzione di errori presenti.
Attendo…e alla fine…compare il disco sul desktop!
Il disco e’ vivo!

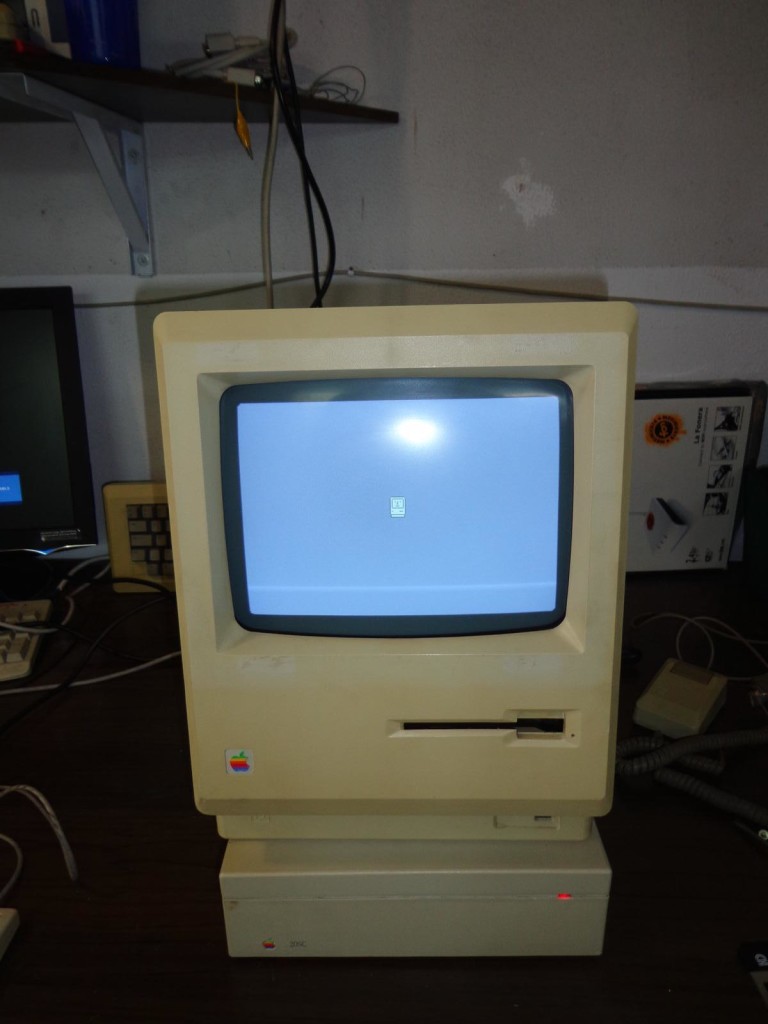

Sconnetto il disco dal LC…lo connetto al Plus e avvio…

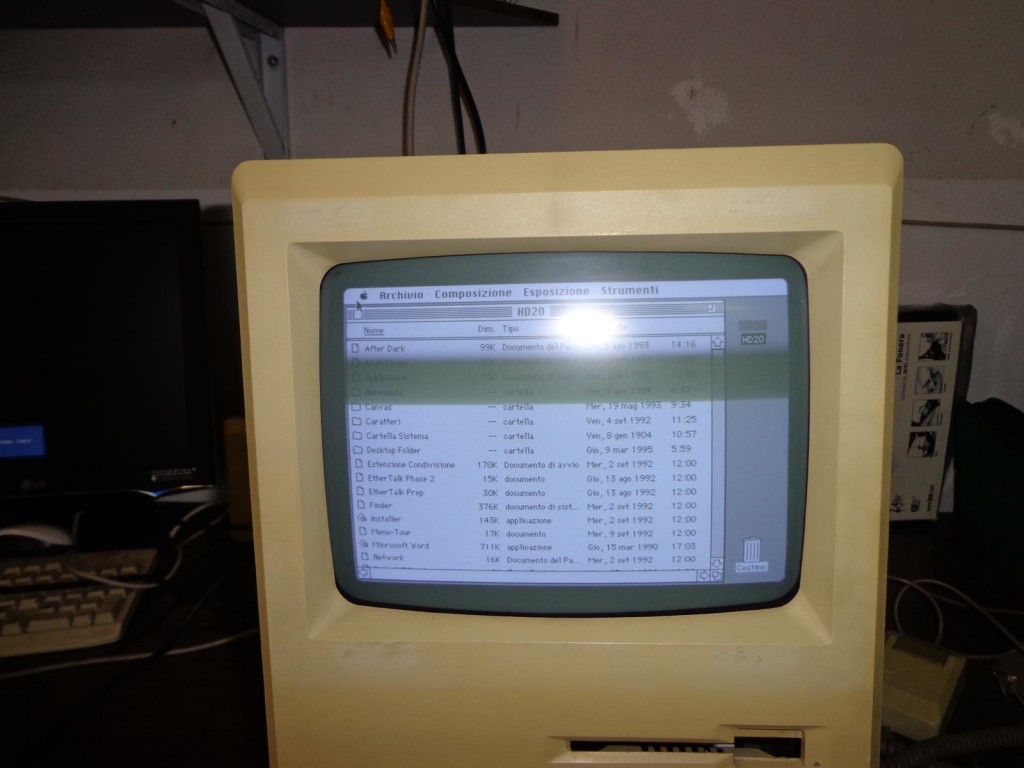

Funzionaaaaa….si avvia…ma con qualche tentennamento…forse ci sono ancora un po di errorini…

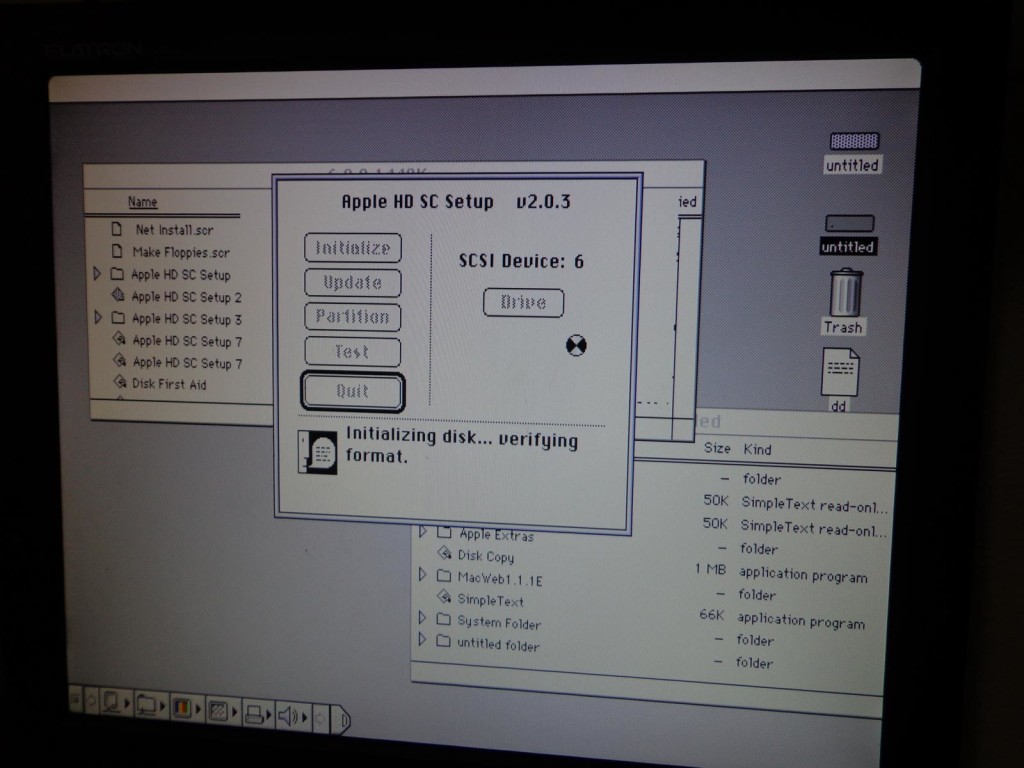

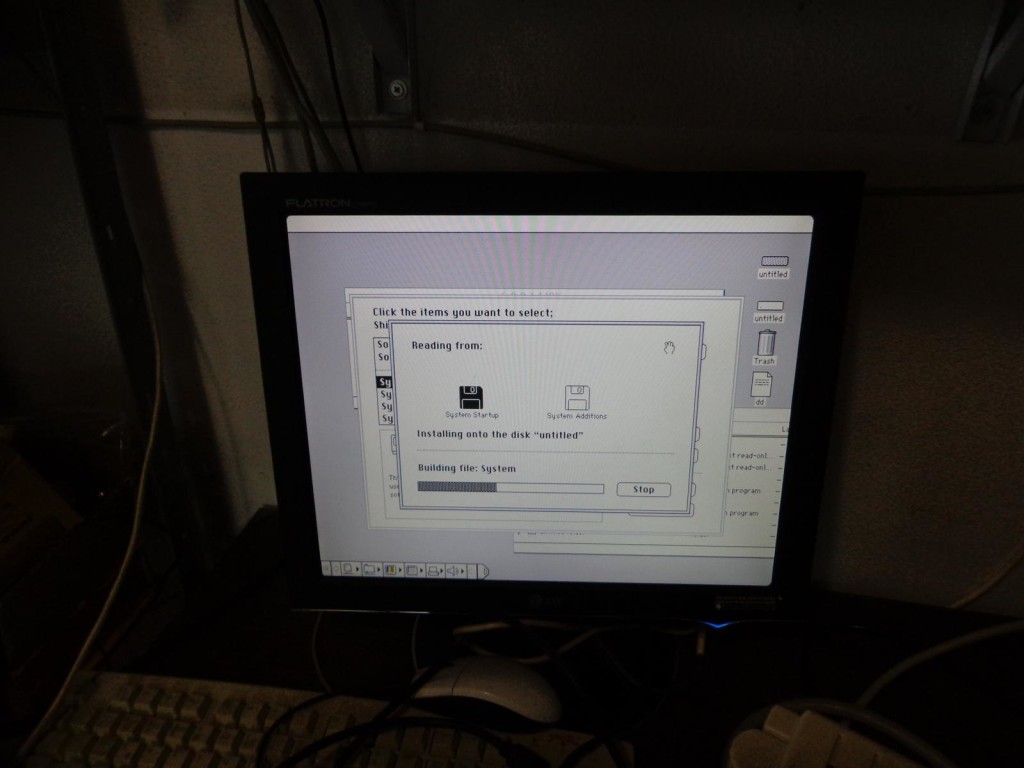

Spengo e riaccendo per prova….e vedo che ci sono ancora molti rallentamenti. I tentennamenti…uniti al fatto che non voglio sapere cosa ci fosse nell’hard disk del vecchio proprietario…decido di connettere di nuovo l’LC475 … inizializzare e re-installare il sistema operativo.

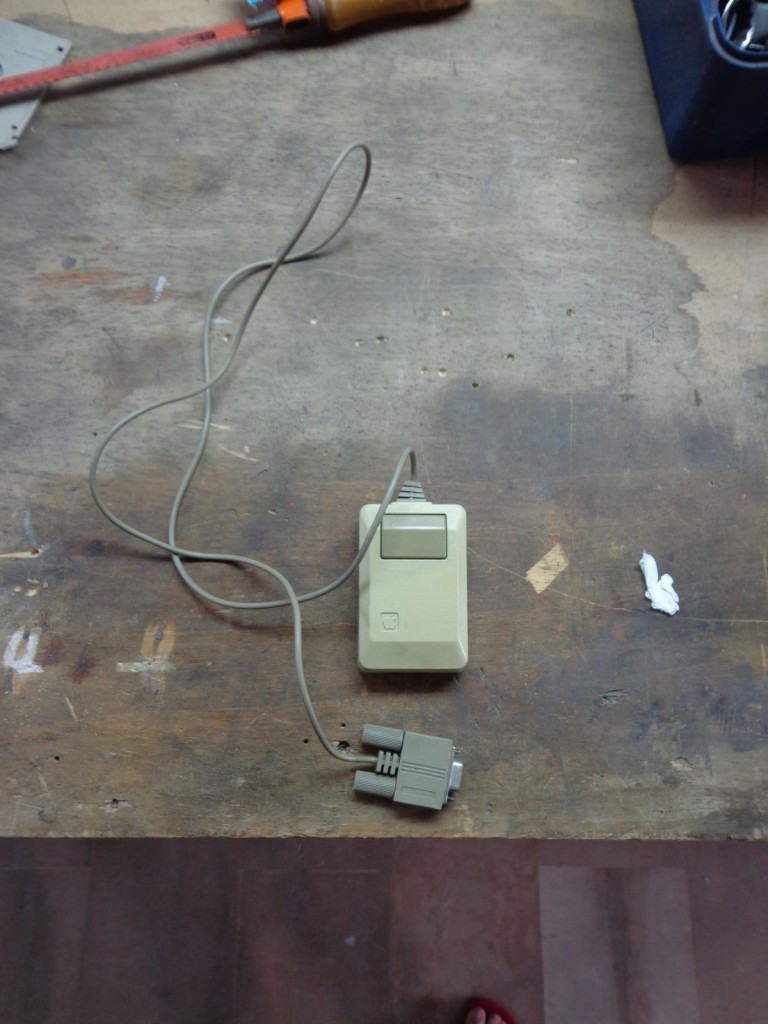

Fiducioso del lavoro fatto….decido nel mentre di dedicarmi al mouse.

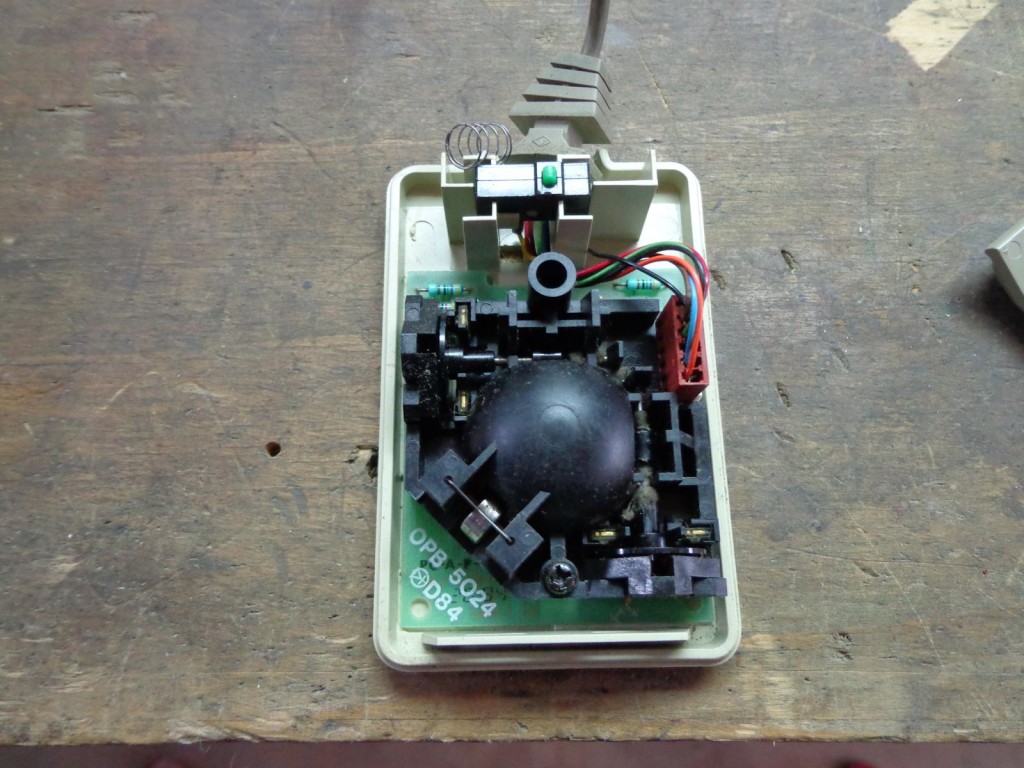

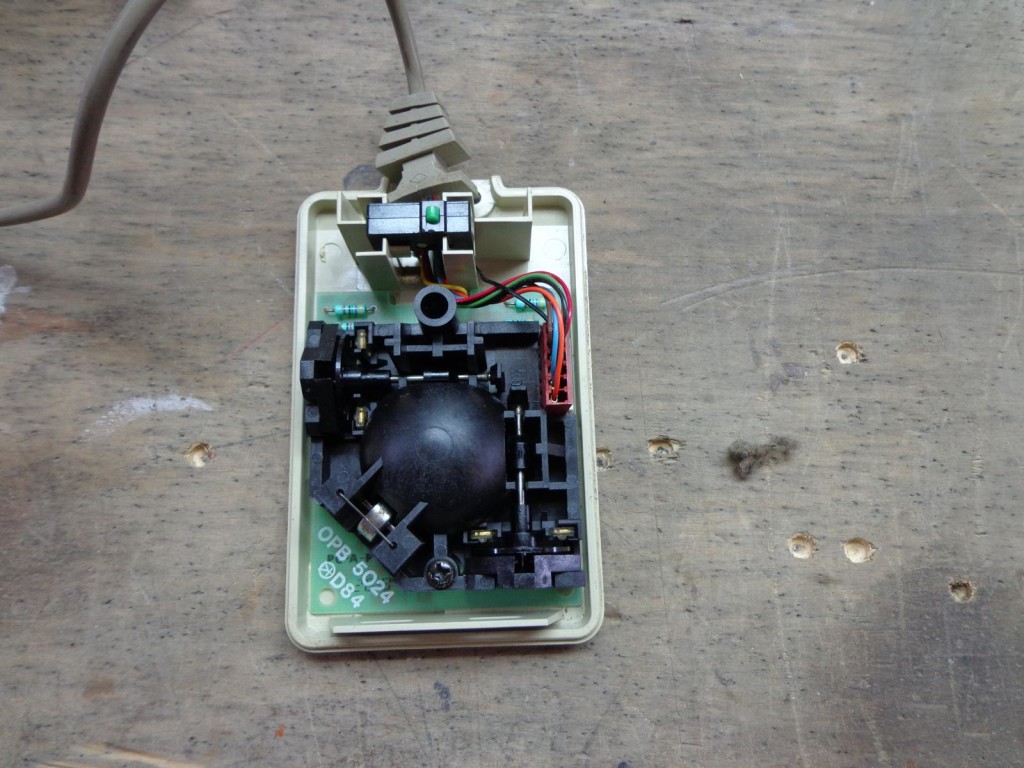

Smonto per capire le condizioni interne e con l’aiuto di una pinzetta e tanta pazienza raccolgo un gomitolo di lana contenuta al suo interno 🙂 Colpetto di aria compressa e si rimonta il tutto.
Avviamo il sistema completo??

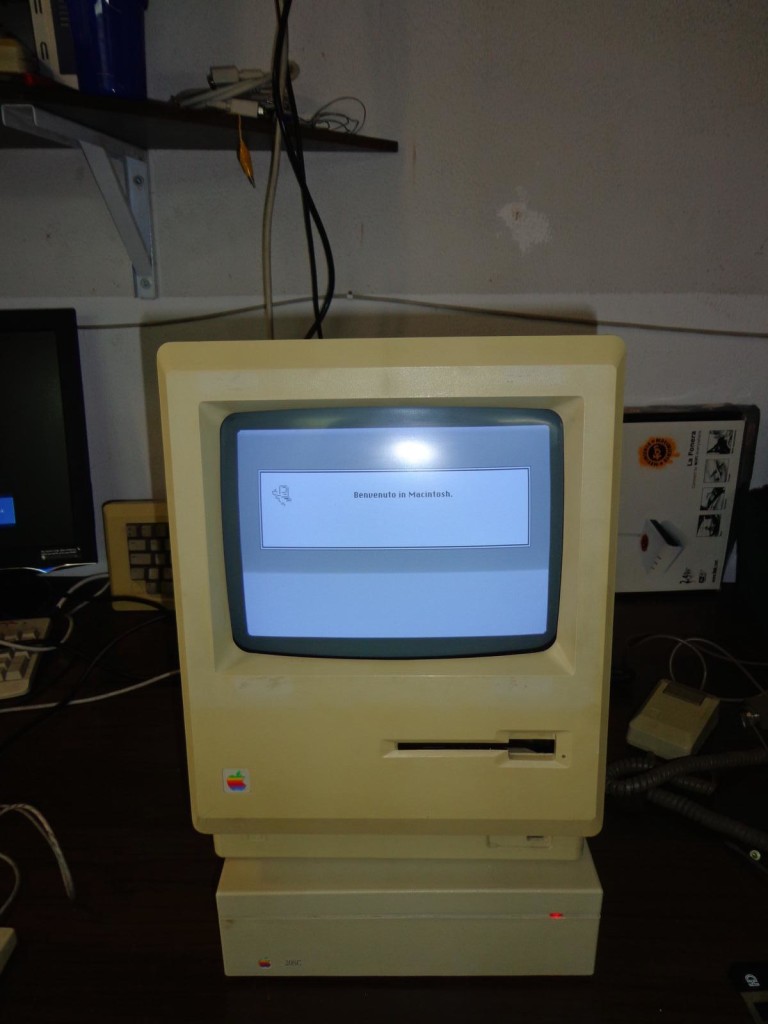

Funzionaaaaaa…..il System 6.0.8 si avvia in un lampo…e dalle informazioni del sistema capisco che ha 2,5 Mb di Ram!
Dal video si capisce che la tastiera non ha lo stesso set di caratteri del sistema operativo…ma non sarà un grosso problema.
Ora il mio problema e’….dove trovo lo spazio per lasciare tutto il sistema connesso e funzionante??!?!?!?
Alla prossima
